BOCHU MCD100 — портативный прибор для визуальной проверки соосности красного указательного луча и отверстия сопла лазерной режущей головки. Изображение и числовое смещение на встроенном экране помогают оператору контролировать юстировку непосредственно у станка.

При подготовке лазерного станка к работе важно понимать, насколько точно луч расположен относительно центра сопла. Устройство для центрирования луча BOCHU MCD100 распознаёт сопло и красную метку, выводит их взаимное положение и отклонения по осям X и Y. Оператор видит результат каждого изменения и регулирует головку по показаниям прибора.

Такой способ контроля делает настройку наглядной и помогает сократить число повторных проверок. Вместо оценки небольшого следа на ленте наладчик получает увеличенное изображение и числовые ориентиры. Это полезно при обслуживании лазерной головки, замене сопла и поиске причин нестабильного реза, связанных с центровкой.

Камера, оптика и дисплей объединены в одном корпусе. Для наблюдения не нужно подключать смартфон или настраивать сетевое соединение. MCD100 удобно использовать как инструмент оператора или сервисного инженера: прибор работает от аккумулятора и весит около 1 кг.

Чтобы купить BOCHU MCD100 для вашего оборудования, отправьте в СТАНКОМАТИК модель режущей головки и сведения о станке. Запросите проверку применимости, актуальную цену и комплект поставки перед заказом.

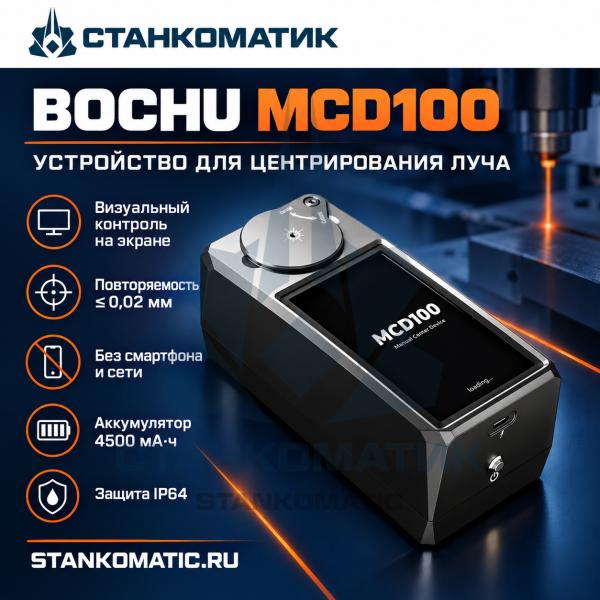

Пять ключевых преимуществ

Визуальный контроль на экране. Изображение сопла и значения смещения по X и Y помогают определить направление регулировки.

Повторяемость до 0,02 мм. По спецификации BOCHU повторяемость составляет ≤ 0,02 мм, абсолютная точность — ≤ 0,05 мм.

Без смартфона и сети. Встроенный экран 4,5 дюйма позволяет наблюдать результат непосредственно на приборе.

Аккумуляторное питание. Аккумулятор 21700 ёмкостью 4500 мА·ч и зарядка через USB Type-C удобны для работы у оборудования.

Корпус с защитой IP64. Компактное исполнение рассчитано на применение в производственной среде с соблюдением условий эксплуатации.

Характеристики BOCHU MCD100

Характеристики по спецификации BOCHU

Принцип работы

Контроль выполняют по красному указательному лучу при отключённом рабочем лазерном излучении. Перед первым использованием необходима коррекция фокуса красного луча по инструкции BOCHU. Прибор автоматически распознаёт изображение, а юстировочные винты X–Y головки регулирует оператор.

Комплектация

Стандартная: прибор MCD100 — 1 шт.; кабель USB Type-C — USB Type-A — 1 шт. Сетевой адаптер приобретается отдельно. Комплект конкретной поставки согласуется при заказе.
