Количество патронов — лишь один из 10 параметров выбора лазерного трубореза.

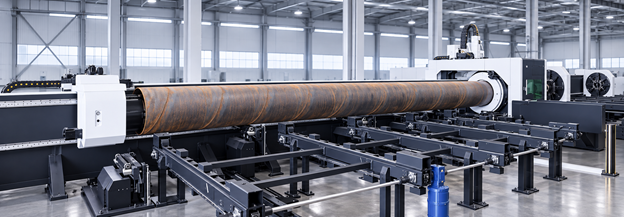

На больших лазерных труборезах легко попасть в ловушку простой логики: если патронов больше (четыре), станок должен держать профиль лучше и резать точнее. В реальном производстве это работает далеко не всегда, и не так как описывают большинство.
При выборе оборудования для трубы, балки, швеллера или уголка важен не только максимальный диаметр и количество патронов. Нужно смотреть на физический принцип работы всех узлов и механизмов. Важно где находится зона резки, как фиксируется и поддерживается длинная заготовка и что происходит, если профиль на 6–12 метрах имеет кривизну или скручивание и мн.др.
Поэтому вопрос «какой труборез лучше — 3 или 4 патрона?» нельзя решать подсчётом зажимов, и диаметром отверстия. Труборез для металлоконструкций нужно выбирать исходя из геометрии реального проката и кинематики самого станка, и того результата – который вы хотите получить.
Ошибка №1: выбирать станок только по максимальному сечению
Типичная заявка выглядит так: «Нужно резать профиль до 300 или 500 мм, длина — 12 метров». Дальше сравнивают мощность источника, максимальное сечение, длину загрузки и количество патронов.
Но длинномерный профиль — не идеальная геометрическая модель из CAD.

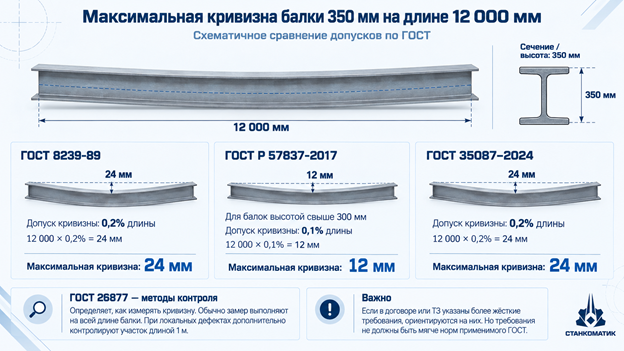

На производстве встречаются местная кривизна, общее отклонение от прямолинейности, скручивание, а также деформации, появившиеся при хранении и транспортировке. Причём определённые геометрические отклонения допускаются даже нормативами на прокат. Например, ГОСТ 8639-82 для квадратных стальных труб предусматривает кривизну не более 2 мм на 1 м длины.
Для лазерного станка это принципиально. Чем длиннее заготовка, тем заметнее фактическое положение её поверхности может отличаться от расчётного относительно оси вращения и режущей головы.
И вот здесь количество патронов перестаёт быть главным параметром.
Что даёт 4-х патронный труборез
Четыре патрона — не «лишний зажим ради маркетинга». У такой архитектуры есть вполне конкретные производственные задачи.
Один из сильных сценариев — работа по принципу 2+2, когда две пары патронов участвуют в работе независимо друг от друга.
При стабильной геометрии проката такая схема может дать преимущество по производительности: в момент, когда 2 выходных патрона работают на выгрузке, то первые 2 уже могут работать на загрузку новой заготовки. Это может быть особенно актуально, когда у вас сочетаются все факторы:
1. Хорошая геометрия трубы/профиля
2. Высокая серийность однотипных деталей (более 150-200шт/смену)
3. Средняя готовая деталь на выходе 6-12м.
Сам класс четырёхпатронных труборезов в большинстве случаев воспринимается неправильно. Но существуют задачи, когда 4-х патронный труборез более рационален.
Поэтому 4-х патронный труборез стоит рассматривать, если предприятие:
- работает с большими сечениями, которые при вращении не прогибаются и не деформируются;
- работает крупными сериями;
- получает достаточно повторяемый по геометрии прокат;
- получает длинные изделия на выходе;
- заранее понимает схему загрузки и выгрузки;
Но есть важная оговорка: четыре патрона – не означает 4 точки зажима! Они всегда работают 2+2, т.е. деталь всегда держится исключительно в 2-х патронах, либо слева, либо справа.
Поэтому сравнивать необходимо не абстрактные «3 против 4», а механику конкретного трубореза.
Почему 3 патрона могут оказаться рациональнее
У трёхпатронной схемы есть другое преимущество: при правильной конструкции она даёт больше свободы при работе с длинным профилем нестабильной геометрии.
Ключевое здесь — не само число «3», а грамотное исполнение механики и настроенных процессов, а именно ход среднего патрона.

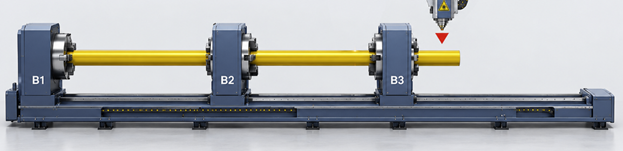

3х патронный труборез с ограниченным перемещением центрального патрона и станок с его полным перемещением — технологически разные машины.

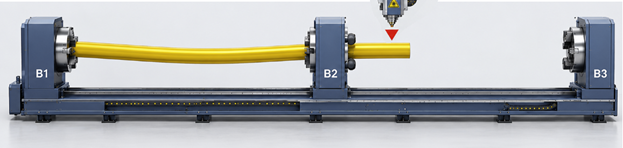

Во втором случае центральный патрон можно перемещать вдоль рабочей зоны и использовать как дополнительную точку стабилизации (люнет) там, где она необходима по ходу обработки. В сочетании с передним и задним патронами появляется возможность менять схему удержания длинномерной заготовки в зависимости от её положения.
Именно здесь три патрона перестают быть «упрощённой версией четырёх» и становятся самостоятельной технологической концепцией.
Для ЗМК это особенно интересно, когда в одной смене приходится обрабатывать квадратную трубу, прямоугольный профиль, швеллер, уголок или балку, а фактическая геометрия проката отличается от партии к партии.
В такой ситуации способность лазерного трубореза работать с реальной заготовкой может оказаться важнее максимального такта, полученного на одной повторяемой номенклатуре с хорошей геометрией.
Так какой вариант выбирать?
Граница достаточно понятна.
Четыре патрона на первый взгляд логичнее
Но только когда геометрия входного проката стабильна, серийность высокая, номенклатура повторяемая, обрабатываются длинные и тяжёлые детали, а экономический эффект формируется в первую очередь за счёт максимальной загрузки и сокращения цикла.
Три патрона с большим ходом среднего патрона логичнее
В производственных реалиях, когда геометрия проката меняется, предприятие работает с длинномерным строительным профилем, требуется гибкость по номенклатуре и особенно важна стабильная обработка фактической, а не «паспортно идеальной» заготовки.
Но этот вывод нельзя автоматически переносить на любой 3х патронный труборез.
Если центральный патрон имеет небольшой диапазон перемещения, поддержки не синхронизированы с заготовкой или программное обеспечение не умеет корректно обрабатывать нужный тип профиля, преимущество трёхпатронной схемы может исчезнуть.
Чек-лист технолога перед покупкой
1. Измерьте собственный прокат.
Проверьте прямолинейность и скручивание нескольких партий, желательно от разных поставщиков. Каталог станка не покажет, с какой геометрией реально работает ваше производство.
2. Зафиксируйте весь диапазон номенклатуры.
Нужны не только максимальное сечение и длина, но и минимальный профиль, масса погонного метра, длина заготовки и максимальная длина готовой детали.
3. Посмотрите полный цикл движения патронов.
Не только красивый фрагмент резки. Как происходит загрузка? Где находятся патроны при обработке середины заготовки? Что происходит с последней деталью?
4. Уточните ход каждого патрона.
Особенно среднего на трёхпатронной машине. Формулировки «три патрона» недостаточно — важна их реальная кинематика.
5. Спросите, что станок делает с кривым профилем.
Как выполняется базирование? Какие узлы компенсируют изменение положения заготовки? Что происходит с точностью при вращении?
6. Разберите работу сервоподдержек.
Где они находятся при загрузке, вращении, резке и выгрузке? Как меняют высоту и положение относительно профиля?
7. Проводите тест на своей заготовке.
Не на короткой демонстрационной трубе производителя, а на типовом профиле длиной желательно 9-12 метров из вашей партии.
8. Открытые профили проверяйте отдельно.
Если нужен станок для резки балки, швеллера, уголка, не ограничивайтесь тестом на круглой или квадратной трубе. Поведение открытого профиля при вращении и зажиме отличается.
9. Поворотную голову тоже проверяйте на изделии.
Если рассматривается труборез для профиля с поворотной головой, оценивайте не только наличие функции наклона, но и диапазон углов, схему крепления лазерной головки, и т.д.
10. Для формата «лазерный труборез 12+12» изучите обе стороны станка.
Недостаточно загрузить двенадцатиметровую заготовку. Нужно понимать, как поддерживается и куда выгружается не только длинная, но и короткая готовая деталь.
11. Только после этого считайте экономику.
Она зависит от загрузки, стоимости станко-часа, времени переналадки, процента брака, расхода металла, труда оператора, обслуживания и стоимости простоев.
Вывод: считать нужно не патроны, а просчитывать техническое задание и технологическое решение
Если прокат стабилен по геометрии, серия большая, а задача — максимально ускорить обработку длинных тяжёлых деталей закрытого профиля, четыре патрона могут дать реальное преимущество.
Если производство работает с разнообразным строительным профилем, фактическая геометрия заготовок меняется, а точность требуется удерживать на длинном изделии, трёхпатронная схема с полноходовым центральным патроном часто оказывается более гибким решением.
Главная ошибка — покупать 4-х патронный труборез только потому, что «четыре больше трёх».
И обратная ошибка — считать любой трёхпатронный станок одинаково подходящим для производства металлоконструкций.
Правильный вопрос перед покупкой звучит иначе:
как конкретный лазерный труборез удерживает именно ваш профиль по всей длине и что он делает, когда реальная заготовка отличается от идеальной модели?
