При выборе лазерного станка покупатель часто открывает спецификацию и сразу ищет знакомые названия комплектующих.
HIWIN — хорошо.
YYC — хорошо.
Незнакомая марка — уже вызывает вопросы.
Логика понятна: чем известнее производитель, тем меньше кажется риск.
Но именно здесь появляется одна из распространённых ошибок при сравнении станков. Марка направляющей или зубчатой рейки сама по себе не определяет ни точность резки, ни ресурс оборудования, ни стабильность его работы.
Две направляющие разных производителей могут иметь сопоставимый класс, грузоподъёмность и геометрию. А две детали одного известного бренда, но разных серий — предназначаться для совершенно разных нагрузок.
Поэтому правильный вопрос звучит не так:
«Что лучше: DTX-LG или HIWIN?»
а так:
«Какие направляющие необходимы именно этому станку и соответствует ли установленная серия этим требованиям?»
Аналогично стоит сравнивать зубчатые рейки JT и YYC.
Разберёмся подробнее.
Почему HIWIN стал практически нарицательным названием направляющих
HIWIN действительно относится к крупным производителям систем линейного перемещения.
В ассортименте компании представлены шариковые и роликовые направляющие, миниатюрные серии, различные типоразмеры кареток, исполнения для разных нагрузок и даже решения со встроенными измерительными системами. Производитель подробно нормирует характеристики отдельных серий и предоставляет технические каталоги.
Это серьёзное преимущество HIWIN.
Но из него не следует, что установка HIWIN автоматически делает конкретный лазерный станок точнее.
Что представляет собой DTX-LG
DTX-LG — не просто торговая маркировка без собственного производства. Компания специализируется на компонентах линейного перемещения и выпускает линейные направляющие, ШВП и другие элементы приводной механики.
Собственное производство и R&D в Китае; DTX-LG также гарантирует взаимозаменяемости своих серий с распространёнными направляющими HIWIN и других производителей.
Например, для серии SG производитель заявляет размерную совместимость с рядом направляющих серии HIWIN HG. Для роликовых направляющих DTX-LG также заявляется соответствие типоразмерам ряда серий HIWIN.
Для владельца оборудования это важнее, чем может показаться.
Практическая польза взаимозаменяемости
Когда станок работает несколько лет, вопрос обычно звучит уже не «какой логотип стоит на каретке?».
Вопрос другой:
«Смогу ли я быстро получить подходящую запчасть и заменить её без переделки конструкции?»
Если монтажные размеры, высота каретки, отверстия и рабочие характеристики совместимы, обслуживание оборудования становится проще.
Теперь о зубчатых рейках: JT против YYC
Похожая ситуация складывается с зубчатыми рейками.
YYC — известный тайваньский производитель зубчатых реек и шестерён. В актуальном каталоге представлены прямозубые и косозубые рейки различных модулей и классов точности, включая решения от DIN 5 до DIN 10. Компания указывает более 45 лет опыта производства.
Для конструктора это удобная и хорошо документированная продуктовая линейка.
Но нужно учитывать один неприятный факт - их зачастую подделывают!
Но есть и другой специализированный производитель — Jingte, чьи рейки часто обозначаются JT.
Компания выпускает прямозубые и косозубые рейки, шестерни и системы направляющих с рейкой. На официальном сайте Jingte указано специализированное производство высокоточных реек и зубчатых колёс; компания ведёт историю от предприятия, основанного на Тайване в 2000 году, и производства в материковом Китае с 2005 года.
То есть JT корректнее рассматривать не как «безымянную китайскую рейку», а как продукцию специализированного производителя элементов реечной передачи.

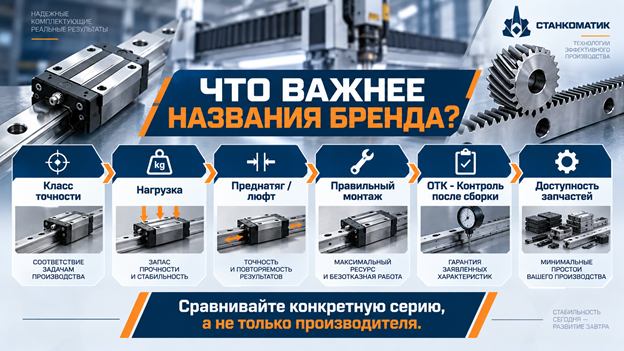

Известный бренд зубчатой рейки не равен точности станка
Здесь необходимо понимать один технический момент.
Даже очень точная зубчатая рейка или дорогой подшипник не исправит:
- ошибку установки секций рейки;
- неправильное межосевое расстояние;
- чрезмерный или недостаточный боковой зазор;
- люфт редуктора;
- ошибки настройки сервопривода;
- недостаточную жёсткость портала;
- перекос направляющих;
- неправильную смазку;
- неправильную сборку;
- загрязнение зоны передачи и т.п..

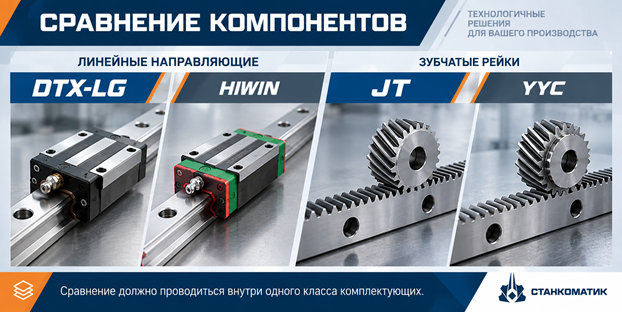

Так что же лучше — DTX-LG/JT или HIWIN/YYC?
Универсального ответа нет.
При выборе лазерного станка в СТАНКОМАТИК можно запросить не только перечень брендов комплектующих, но и объяснение, почему выбран именно этот класс направляющих, реек, приводов и редукторов. Это позволяет сравнивать оборудование по техническим параметрам, а не только по названиям в спецификации.
