Кажется, что получить цилиндр из листа просто: взять заготовку и свернуть её в круг. На производстве всё сложнее. Из листового металла делают обечайки, резервуары, воздуховоды и кожухи. Важно не просто согнуть металл, а получить точный диаметр и повторяемую геометрию.

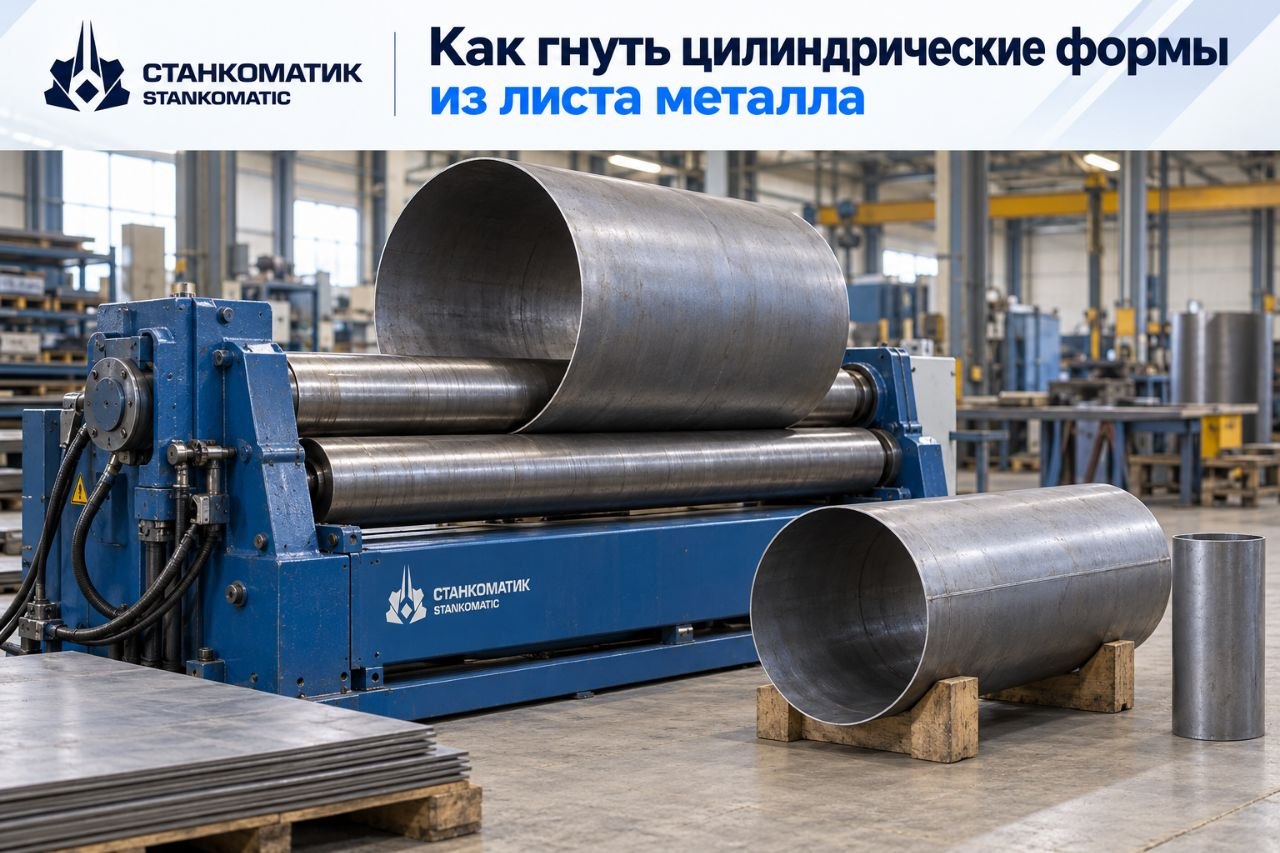

Главный станок для такой задачи - вальцовочный или просто вальцы. Именно данный тип оборудования превращает плоский лист в цилиндрическую или коническую форму.
Что происходит во время вальцовки
Вальцовка - это пластическая деформация листа между вращающимися валками. Заготовка проходит через ролики, которые постепенно придают ей кривизну.
Плоский лист → подгибка края → прокатка → увеличение кривизны → цилиндр
Лист редко принимает окончательную форму за один проход. Сначала металл получает небольшую кривизну, затем заготовка прокатывается повторно до нужного результата.
Количество проходов зависит от толщины и марки металла, ширины листа и нужного диаметра. Чем толще металл и меньше диаметр цилиндра, тем сложнее получить готовую деталь.
Почему края листа требуют подгибки
Одна из главных сложностей сделать предпогиб края заготовки. Когда лист только входит между валками, край не получает такую же кривизну, как центральная часть.
Если просто прокатать лист, после замыкания цилиндра края могут встретиться под неправильным углом. Поэтому перед вальцовкой выполняют подгибку кромок.
Сначала подгибается один край, затем второй, после чего лист прокатывают до нужного радиуса. Чем точнее выполнена эта операция, тем проще получить правильную окружность и подготовить деталь к сварке.
Три валка или четыре
Трёхвалковая схема универсальна. В четырёхвалковом станке дополнительный ролик помогает удерживать лист и контролировать его положение. Это удобно при работе с тяжёлыми заготовками.
Выбор зависит от толщины металла, размеров деталей и производительности.
Почему одинаковый лист может гнуться по-разному
Толщина - не единственный параметр. Разные марки стали имеют разные механические свойства.
После выхода из валков металл немного распрямляется. Это называется пружинением. Поэтому оператор или система ЧПУ заранее компенсируют эффект и задают немного большую деформацию, чем требуется в готовой детали.
Почему нельзя выбирать станок только по толщине
В характеристиках оборудования часто указывают максимальную толщину, например «до 20 мм». Но этой цифры недостаточно.
Нужно знать, при какой ширине возможна такая толщина, какой минимальный диаметр можно получить, какой материал используется и что станок способен сделать при предварительной подгибке.
Два станка с одинаковой заявленной толщиной могут по-разному работать на реальной детали. Оборудование нужно подбирать под конкретное изделие.
Как из листа получается обечайка
Представим, что нужно изготовить обечайку для ёмкости. Сначала рассчитывают диаметр и длину развёртки. Затем лист вырезается на лазерном или другом раскройном оборудовании.
Раскрой → подгибка первого края → подгибка второго края → вальцовка → контроль → сварка
Во время прокатки радиус постепенно уменьшается. Когда края сходятся, проверяются диаметр и овальность. Если геометрия соответствует требованиям, заготовка отправляется на сварку.
Почему цилиндр может получиться овальным
Даже если края сошлись, это ещё не значит, что деталь получилась правильно. Одна из типичных проблем - овальность.
Причинами могут быть неправильная настройка валков, недостаточное количество проходов, неравномерная деформация или свойства материала. Поэтому диаметр контролируют в нескольких точках. Для крупных обечаек небольшое отклонение может создать проблемы при сборке.
Сварка тоже меняет геометрию
После вальцовки края цилиндра соединяют сваркой. Металл нагревается, расширяется, а после охлаждения сжимается. Из-за этого деталь может немного повести.
Для ответственных изделий после сварки иногда выполняют калибровку: цилиндр снова устанавливают в станок и аккуратно прокатывают, восстанавливая форму.
Когда нужен контроллер (ПЛК)
Для небольших партий процесс можно вести вручную. Но при серийном выпуске ПЛК значительно упрощает работу.
Настроенный цикл можно сохранить и повторять. Это сокращает время переналадки и повышает повторяемость. В серийном производстве главное - получать десятки одинаковых изделий без постоянной корректировки.
Главное - точная геометрия
Хорошая промышленная вальцовка - это не просто возможность свернуть лист. Нужно получить заданный диаметр, минимальную овальность, правильно подготовленные кромки и стабильный результат.
Плоский лист → подгибка → вальцовка → контроль → сварка → калибровка → готовая деталь
Поэтому вальцовочный станок стоит оценивать не только по максимальной толщине металла, а по тому, насколько точно и производительно он решает конкретную задачу.
